物聯網協議轉換器-協議適配器

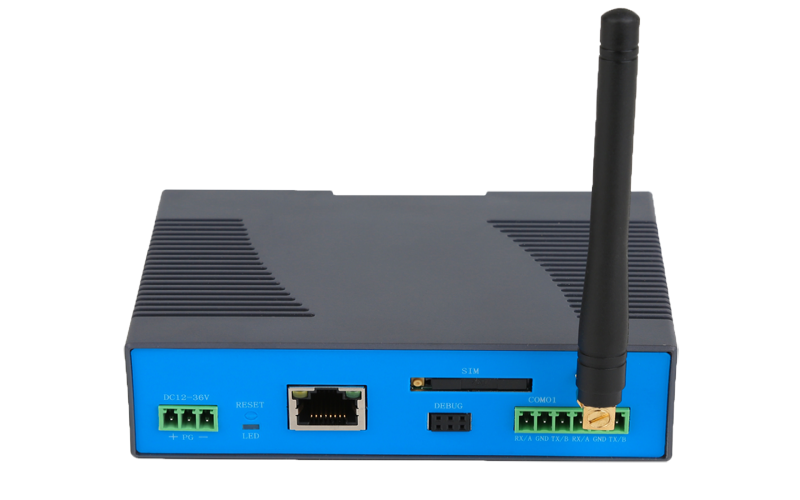

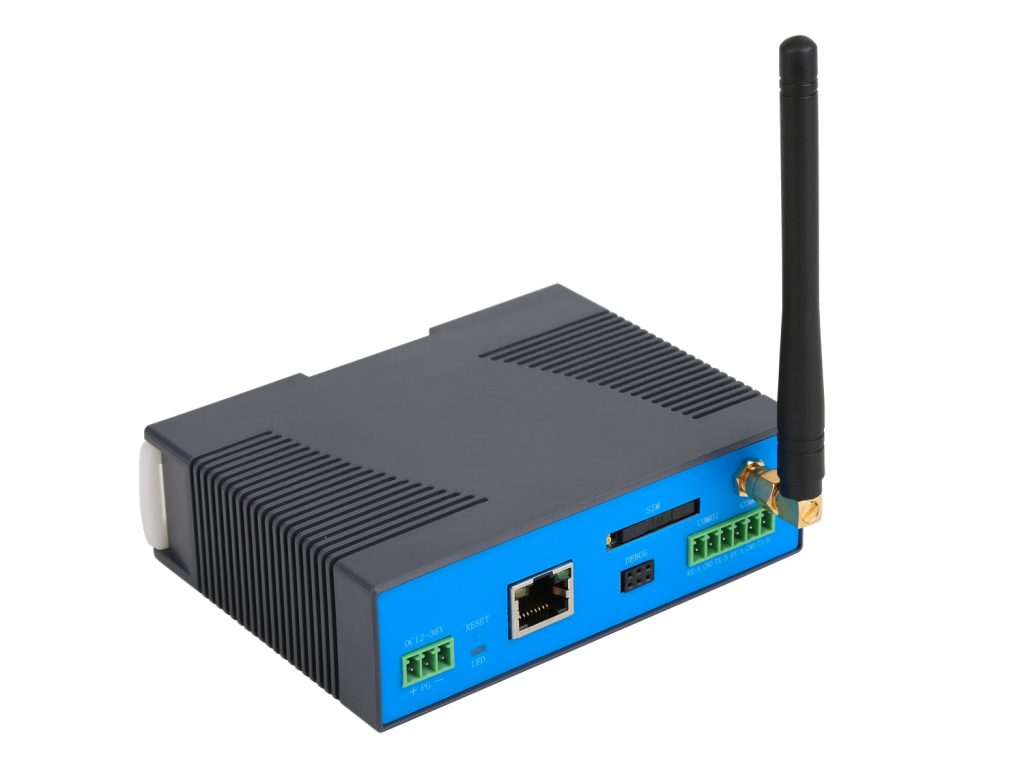

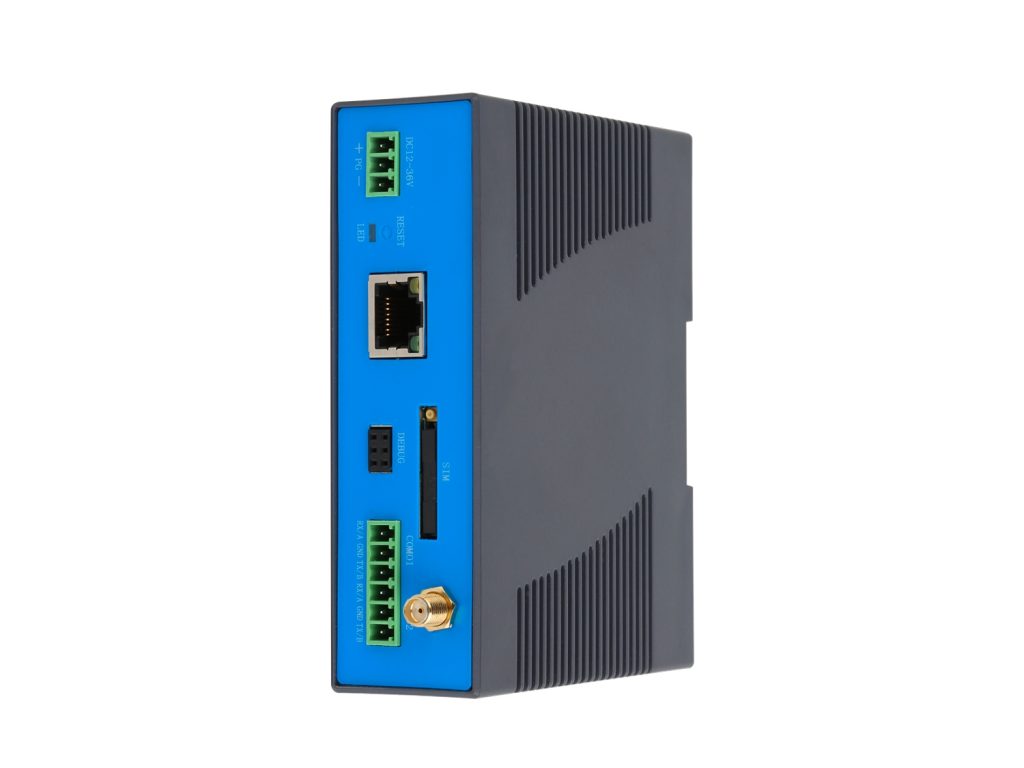

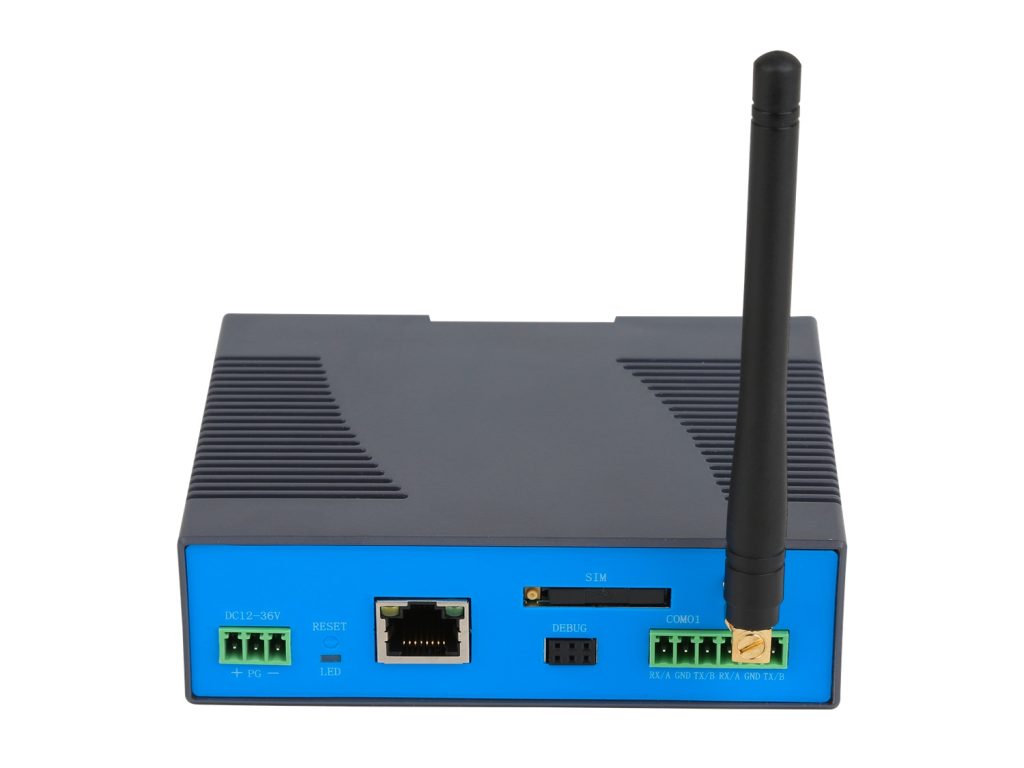

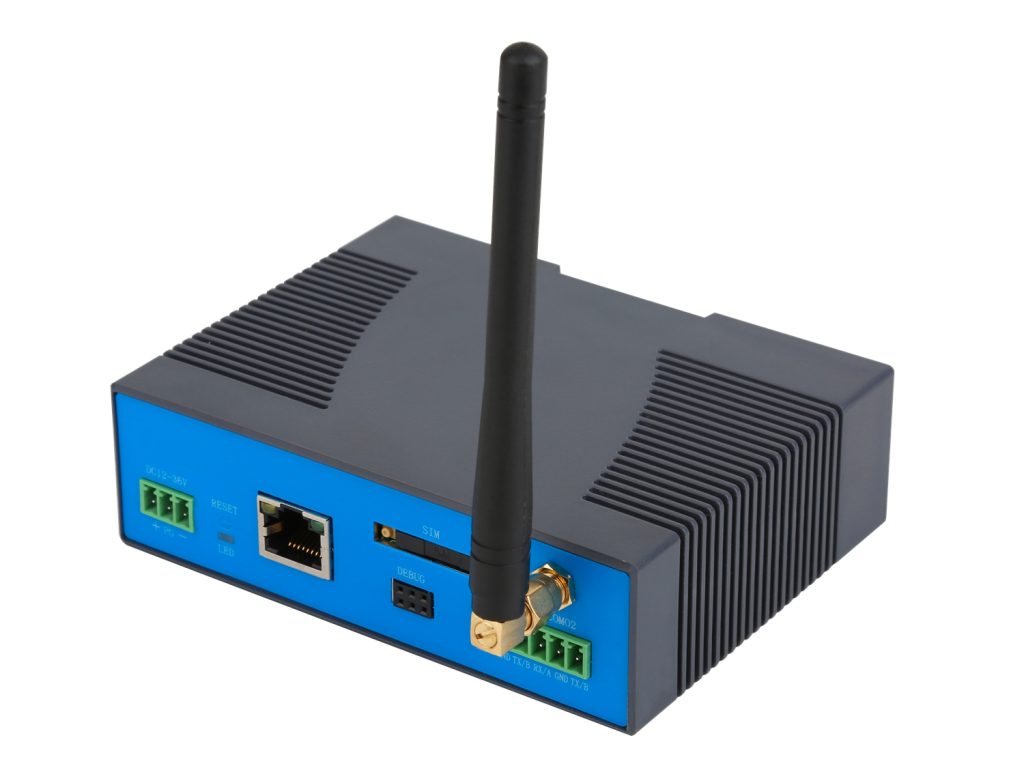

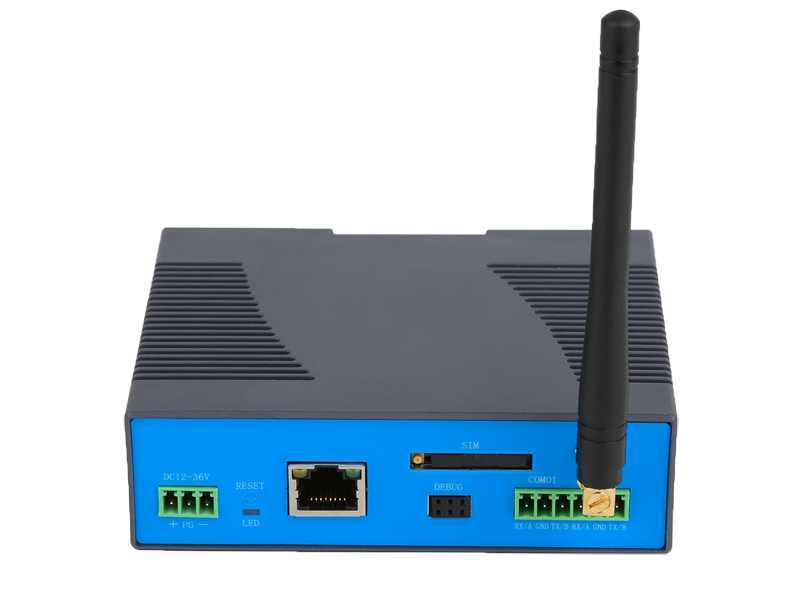

DM-A401F 物聯網通訊適配器-協議適配器

工業級ARM 處理器

128MByte(最大可為1GB eMCC)

1路10/100Mbps自適應工業以太網接口

2路RS232/RS485接口

4G/Emcc/NB-IoT/ZigBee/LoRa 遠程無線數據傳輸支持(選配)

全工業化設計，無懼惡劣條件的挑戰外露接口全部做防雷擊、防浪涌、防靜電處理支持1.5KV 隔離變壓保護

支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管，遠程管理調試及配置

支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護

預裝Linux結合自主開發登峰采集系統開發環境，可方便、高效的完成應用程序開發及交互調試

簡介

DM-A401F 通訊適配器是集成了以太網、4G、ZigBee、LoRa、RS232/485等通訊方式于一體的高性能通訊設備，可以實現末端各數據采集裝置的數據傳輸與網絡中繼。

DM-A401F 通訊適配器采用高性能的工業級通信處理器和工業級無線模塊，可以實現以太網、GPRS、ZigBee、LoRa、RS232/485之間任意數據的轉發，數據傳輸采用透傳模式。該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、工業自動化、智能建筑、環境保護、氣象、農業、林業、水務、石化等諸多領域。

功能特點

基于Web的系統配置：通過IE或其他瀏覽器可以完成系統的功能配置和板載所有部件的驗證測試

通訊協議：支持ModbusRTU/ascii、dlt645 376.1、粉塵、賽默飛、DM101、hjt212等等協議，并支持自定義導入?yún)f(xié)議

數據庫：支持MySQL、Sqlite等數據庫

遠程升級：支持遠程OTA遠程升級,支持終身免費升級軟件系統

采集系統：內置登峰數據采集系統

二次開發：提供PC端二次開發工具用戶可自行開發加載新的通訊協議

通信功能：支持GPRS、4G全網通信號、短消息、衛星等多種通訊方式；

智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)埽_保設備永遠在線

支持動態路由和靜態路由

支持串口數據傳輸,，數據中心管理

方便的WEB配置，支持遠程WEB管理

支持多種無線撥號方式：自動分配，指定IP

支持DTU功能

支持本地軟件升級；支持配置的導出導入，及web在線更新固件程序

支持操作系統Linux

存儲功能：本機循環存儲監測數據，掉電不丟失。

采集功能：采集各類儀器儀表如；采集水位、雨量變送器的標準信號，采集流量計，脈沖表的流量數據；

采集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。

控制功能：支持自動控制、遠程控制水泵、閥門等控制設備。

遠程管理功能：支持遠程登錄，參數設置與調試，程序OTA升級。

報警功能：監測數據越限。立即上報告警信息。

支持遠程OTA和遠程配置下發

支持調整內存數據數據庫

協議轉換：實現任意協議采集，然后以任意協議轉發和上傳

控制應用：實現啟動，周期，定時，數據改變觸發控制程序，使用

規則引擎：控制邏輯，可以根據自己需求使用表達式的需要對網關的功能任意計算和控制，節省了大量人力成本。

支持無線WIFI上網

支持網頁在線調試監聽功能

技術規格

項目	DM-A401F 硬件規格
硬件平臺
CPU	Nuvoton ARM9工業處理器
內存	64MB DDR
FLASH	NOR Flash 32M
接口
以太網端口	1路10/100Mbps工業以太網協議端口
數字量/模擬量接口	可根據用戶需求增加擴展模塊,選配TTL輸入輸出，模擬量輸入等模塊
工業串行接口	RS-232 x 2，RS-485 x 2;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
調試端口	232/485/TTL/COMS調試口
PCIE擴展插槽	1路多功能無線通訊擴展插槽(選配)
CAN總線	1路CAN總線。最多可掛接255個節點采集器（選配）
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
機械特性
安裝方式	導軌、壁掛
外殼	ABS耐高溫易降解
防護等級	IP34
冷卻方式	自然散熱
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
看門狗	硬件看門狗（WDT）監控
實時時鐘	內置RTC，紐扣電池供電
指示燈	POWER, STATUS, MODEM信號指示燈
MTBF	大于10萬小時
保修期	3年
尺寸	長11.6cm；寬8.8cm；高3.5cm；導軌安裝
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
